      松下光電傳感器 CX-441



                            最多降低功耗60％，減輕環境負荷







      •

        品牌：









        •



      •

        價格(不含稅)：



                                                                                        咨詢
                                                                                        說明價格是隨市場波動而實時變化





        •

      •

        參考單價(不含稅)：



                                                                                        咨詢





        •

      •

        信息：


        配備自動防干擾功能[CX-44□]
自動防干擾功能、防止相互干擾。

BGS/FGS功能可輕松進行更嚴格的設定！[CX-44□]
＜以下情況下使用BGS功能更方便 ＞
■無背景時
工件與背景物體分離時

如果更改背景顏色或有人通過時也不受影響。




        •














      •

        輸出類型 :












        •



      •

        配件 :










        •




      •

        發貨日 :









        •







      數量 :























                    基本信息

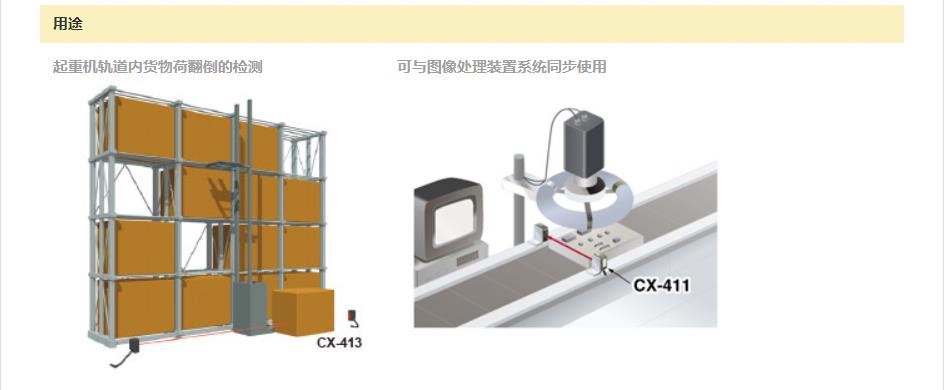

                    用途


                    種類


                    可選件


                    回路-特性











      產品升級 制造使人和地球更加和諧的傳感器

      UL 、CE 、Korean S Mark 已取得。
       CE : EMC      指令
       UL : Recognition      認證(CX-414系列除外)
             韓國S標志 : 僅一部分型號
       2017年11月　閘機專用 穩定檢測CX-412 V3系列新上市
      特點
      ·         CX-400系列的的特點
      ·         透過型[CX-41□]的特點
      ·         回歸反射型[CX-48□/49□]的特點
      ·         擴散反射型[CX-42□]的特點
      ·         距離設定反射型[CX-44□]的特點
      ·         限定反射型[CX-46□]的特點


      CX-400系列的特點
      最多降低功耗60％，
             減輕環境負荷
      CX-400系列系列裝備新開發的設計。產品升級，各機型平均降低功耗44％、最多者降耗達60％。為節能、減排CO2和保護地球環境做出貢獻。
      產品升級
             抗干擾性能更強
      抗干擾性能強的CX-400型獲得進一步增強。裝備耐變頻器電路，能使峰值波長進行偏移，使產品的耐變頻器光波或高壓變頻調速電機的高頻干擾等性能進一步增強。
      更強的防輸出短路能力
             強化電路逆接保護
      強化輸入線路的逆接保護，可以防止因電源線、輸出線的連接錯誤而引起故障的發生。
      抗油、冷卻液的能力強[CX-41□/42□/49□]
      透過型、回歸反射型(CX-48□除外)及擴散反射型的透鏡材質采用抗冷卻液能力強的丙烯。即使安裝在油霧飛散的金屬加工機械的周邊，亦可放心使用。并具有達IP67(IEC)的保護構造。
      試驗油JIS 標準產品名稱潤滑油-VELOCITY     OIL No.3非水溶性切削液2型5號DUFFNEY     CUT AS-30D2型11號YUSHIRON     OIL No.2ac(注1)水溶性切削油W1型1號YUSHIRON     LUBIC HWC68(注1)W2型1號YUSHIROKEN     S50N(注1)
      1,000小時／浸漬(水深0m)／絕緣電阻20MΩ/250V
      (注1)
      ：
      YUSHIRON和YUSHIROKEN是YUSHIRO化學工業株式會社的注冊商標。



      不易受酒精腐蝕[CX-44□/48□]
      前罩、顯示罩均采用了不易受酒精腐蝕的聚碳酸酯材質。設置在噴灑酒精洗劑的食品加工設備周圍時，也可放心使用。并具有達IP67(IEC)的保護構造。
               注意：安裝時，請避免使清洗液沾到附帶于CX-48□中的反射鏡上。
      耐水耐灰塵性能好[CX-400系列]
      采用保護構造 IP67（IEC）、可以使用在水和灰塵較多的現場。
               注意：在檢測過程中沾水、會檢測出水。
      可用于各種場合，檢測能力高
      利用特有的光學系統和專用設計的電路，即使是小到0.4mm(一張名片)的段差和10μm的薄型薄膜都可以安定檢測出。此外，高亮度的紅色光點光，檢測位置一目了然。
      消除浪費，大幅減輕環境負荷
      CX-400系列不僅備有3種長度的電纜可選，還簡化包裝，從而減少了廢棄物。而且采用聚乙烯包裝袋，不會產生有害氣體。

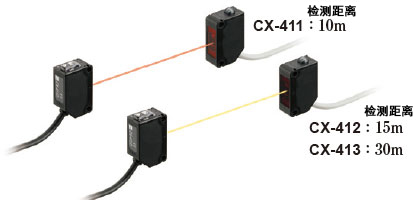

      透過型[CX-41□]的特點

      強勁的紅外光束[CX-412/413]強勁的穿透力，亦可用于包裝物內部的檢測等。注意 ： 利用穿透力進行檢測時，請務必通過實際產品進行確認。
      耐塵、耐臟[CX-412/413]
      采用紅外光束作為光源。與紅色光束型產品相比，更加耐塵、耐臟。
      透過型抗干擾強[CX-411]
      光源為紅色光的CX-411、裝有防干擾濾光器(另售)防止相互干擾、也可以安裝兩臺。

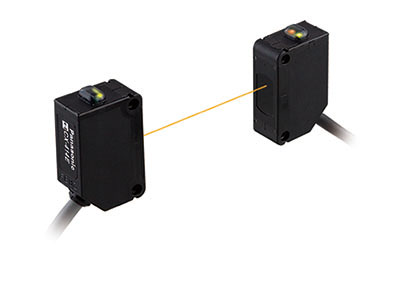

      透過型[CX-414□]的特點
      ■保護構造IP67
      繼承CX-400系列的保護等級
      ■實用2m檢測距離
      ■防干擾性能強化
      相鄰兩臺傳感器防干涉距離為80mm
       (      檢測距離在550mm處)

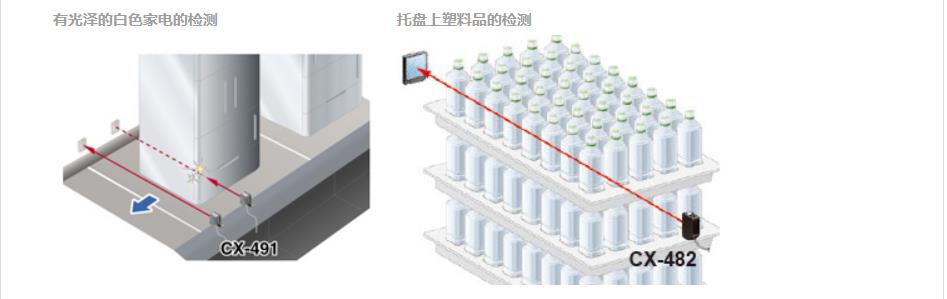

      回歸反射型[CX-48□/49□]的特點

      綽綽有余的檢測距離5m[CX-493]
      使用便于對準光軸的紅色光束型產品，可進行長度為5m的長距離檢測。亦可滿足橫向寬度較寬的自動卷簾門的需求。
      連鏡面體亦可穩定檢測[CX-491]
      內置偏極濾光器，就連鏡面體亦可穩定檢測。
      2臺傳感器可緊貼安裝[CX-49□/48□]
      自動防干擾功能、可以2臺傳感器可緊貼安裝

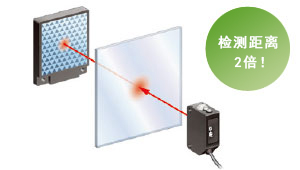

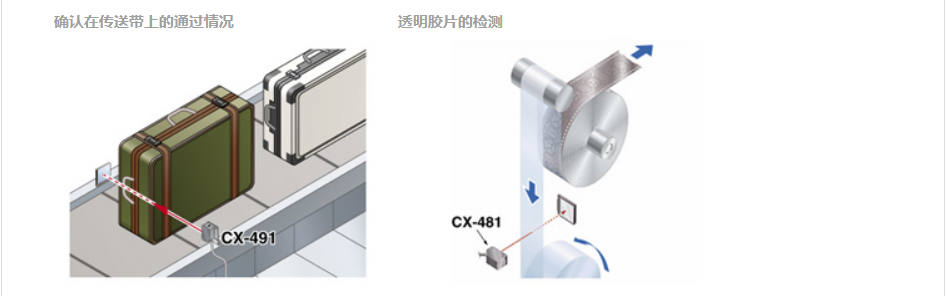

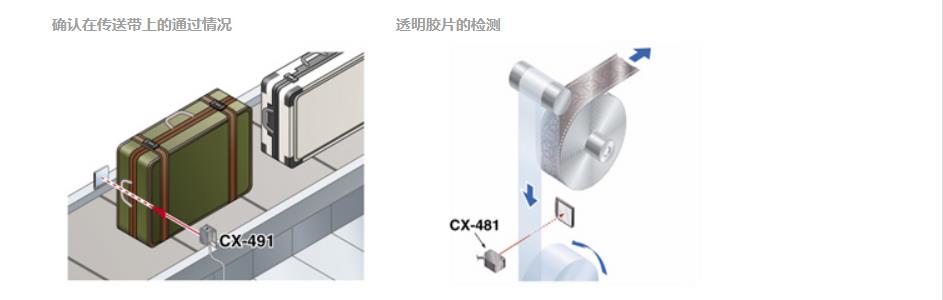

      透明物體檢測專用型[CX-48□]
      采用獨特的光學系統和專門檢測透明物體的電路。與以往產品相比，可穩定地檢測更薄的透明物體。

      CX-48□可檢測的各類透明物體(典型示例)
      檢測物體
      檢測物體的大小

      板式玻璃
      □   50mm
      t=0.7mm

      圓柱形玻璃
      ?50mm   ?=50mm
      t=1.3mm

      丙烯板
      □   50mm
      t=1.0mm

      苯乙烯(塑料軟盒)
      □   50mm
      t=0.9mm

      食品包裝袋
      □   50mm
      t=10μm

      煙盒薄膜
      □   50mm
      t=20μm

      塑料袋
      □   50mm
      t=30μm

      PET瓶(500m?)
      ?66mm

      反射鏡設定距離
      CX-481   : 300～500mm、CX-482 : 1～2m


      CX-483   : 500～1,000mm







      ［反射鏡RF-230?處于最佳狀態(注1)］
             檢測物體的通過位置位于傳感器和反射鏡的中間時。
       ? :       圓柱形玻璃的長度
        t :       檢測物體的厚度
      (注1)
      ：
      所謂最佳狀態，是指在無檢測物體的狀態下，穩定指示   燈恰好點亮時設定靈敏度的狀態。

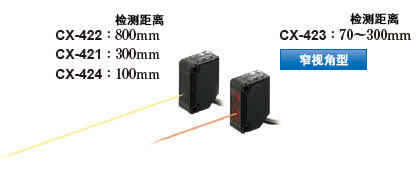

      擴散反射型[CX-42□]的特點

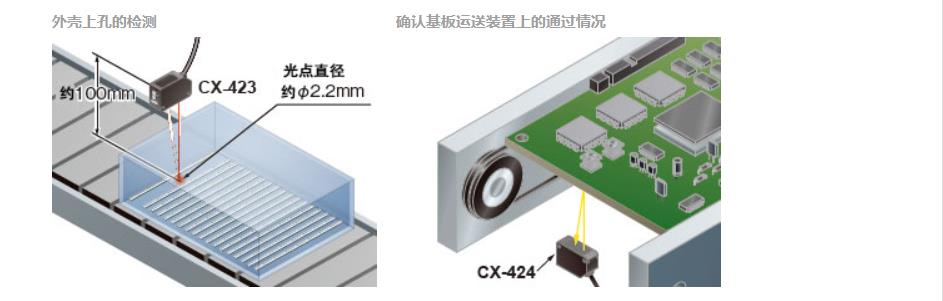

      采用高亮度光點光，便于對準光軸[CX-423]
      采用可視性良好的高亮度紅色LED光點光，使得檢測位置一目了然。
               此外， 當設定距離為100mm時可實現約?2mm的超小光點， 當設定距離為200mm時可實現約?5mm 的小光點。還能檢測細小的工件。
      減少光點調節器的調節工時[CX-42□]
      根據檢測距離的不同，備有豐富齊全的品種。因此，可很方便地對光點進行調整。
      可緊貼安裝2臺傳感器[CX-42□]
      采用自動防干擾設計，最多可緊貼安裝2臺傳感器。

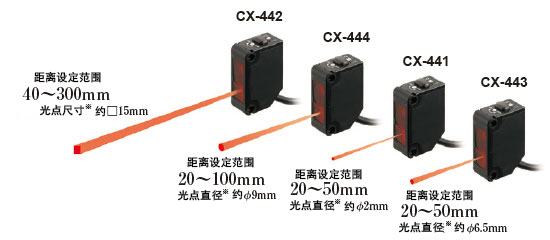

      距離設定反射型[CX-44□]的特點
      ※距離最大時
      高精度型[CX-441/443]
      應差2%以下、可以檢測數僅0.4mm的段差
               先進的光學性能是以往產品的約2.5倍的檢測能力。最小可以檢測出0.4mm的微小段差。
      不易受顏色的影響
               可以幾乎等同的距離檢測黑色和白色工件。即便在異色工件流通的生產線上進行換產時，也無需調節器調節。




      可根據用途進行選擇的2種光點直徑
               在檢測距離為50mm的傳感器產品中備有適用于檢測細小工件的小光點約?2mm型、以及亦可適用于孔較多或容易顫振的工件的大光點約?6.5mm型。

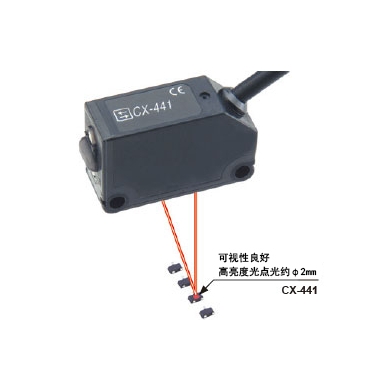

      采用高亮度光點光，便于對準光軸[CX-44□]
      實現既明亮、可視性又好的高亮度紅色光點光。檢測位置一目 了然。此外，CX-441采用約?2mm的超小光點，亦可檢測細小的工件。

      亦可適用于細微差別的檢測[CX-44□]
      裝備5轉型光點調節器?？蓪嚯x進行精確的設定，非常簡便。

      配備自動防干擾功能[CX-44□]
      自動防干擾功能、防止相互干擾。

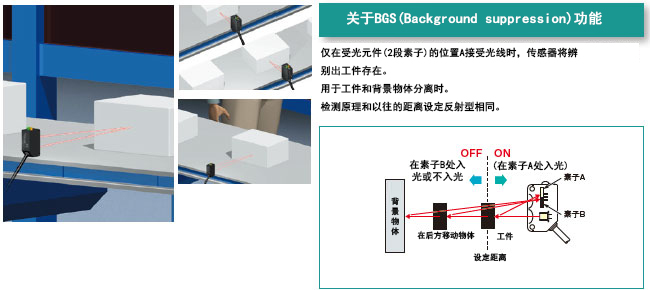

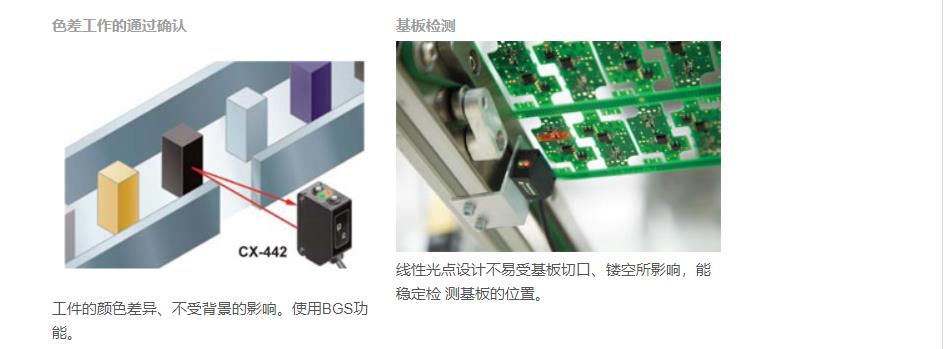

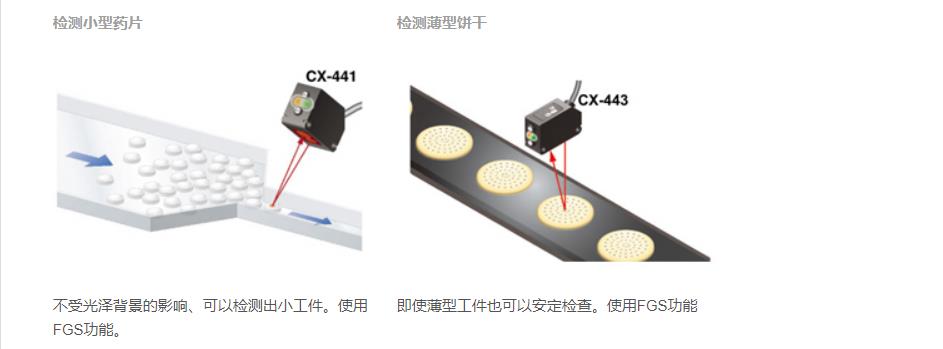

      BGS/FGS功能可輕松進行更嚴格的設定！[CX-44□]
      ＜以下情況下使用BGS功能更方便 ＞     ■無背景時     工件與背景物體分離時          如果更改背景顏色或有人通過時也不受影響。
      ＜以下情況下使用FGS功能更方便 ＞     ■有背景物體時     工件與背景物體緊貼時     工件上有光澤及不平整時          傳送帶上的工件不受光澤、顏色、不平整的影響。注意：FGS功能務必在有傳送帶等背景物體的狀態下使用。

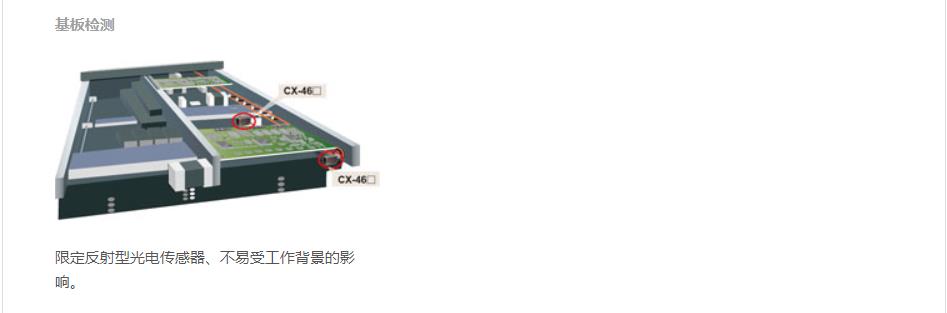

      限定反射型[CX-46□]的特點
      ※基本型省去了靈敏度調節器和動作切換開關。電纜長度為0.5m。

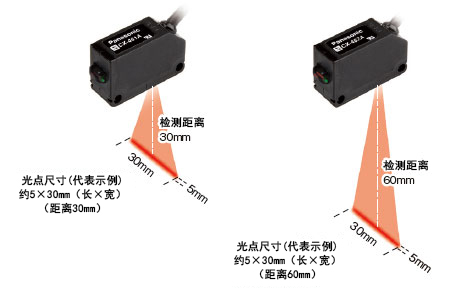

      線性光點設計穩定檢測[CX-46□-C05]
      限定反射型線性光點設計約5×30mm※。※代表示例
             即使鏤空或凹凸表面的產品也可以穩定檢測。
      安裝簡單：無需靈敏度調節，M3兩孔設計，節省安裝工時。穩定檢測：特殊光學透鏡設計，受工件顏色影響較??；即便在異色工件流通的產線上也可穩定檢測。
      2臺傳感器可緊貼安裝[CX-46□-C05]
      采用自動防干擾設計，最多可緊貼安裝2臺傳感器。


















      種類
      標準型
      種類
      形狀
      檢測距離
      型式名(注1)
      輸出動作
      投光元件
      NPN輸出
      PNP輸出
       透
               過
               型

      10m
      CX-411
      CX-411-P
      入光時ON/
               非入光時ON　
               通過切換開關
               選擇
      紅色LED
      6m
      CX-412A-C05
      CX-412A-P-C05
      紅外線LED
      CX-412B-C05
      CX-412B-P-C05
      長距離
      15m
      CX-412
      CX-412-P
      紅外線LED
      30m
      CX-413
      CX-413-P
      回
               歸
               反
               射
               型
      帶偏極
               濾光器
      3m(注2)
      CX-491
      CX-491-P
      紅色LED
      長距離
      5m(注2)
      CX-493
      CX-493-P
      透明體
               檢測用
      50～500mm(注2)
      CX-481
      CX-481-P
      紅外線LED
      50～1,000mm(注2)
      CX-483
      CX-483-P
      0.1～2m(注2)
      CX-482
      CX-482-P
      擴
               散
               反
               射
               型

      https://device.panasonic.cn/ac/c/fasys/sensor/photoelectric/cx-400/price/images/pic03.jpg
      100mm
      CX-424
      CX-424-P
      紅外線LED
      300mm
      CX-421
      CX-421-P
      800mm
      CX-422
      CX-422-P
      1700mm
      CX-425
      CX-425-P
      CX-425-C05
      CX-425-P-C05
      CX-425-C5
      CX-425-P-C5
      窄視角
      70～300mm
      CX-423
      CX-423-P
      紅色LED
      距
               離
               設
               定
               反
               射
               型
      小光點
      2～50mm
         (      距離設定范圍:
         20      ～50mm)
      CX-441
      CX-441-P
      檢測時ON/
               非檢測時ON
               通過切換開關
               選擇
      紅色LED

      15～100mm
         (      距離設定范圍:
         20      ～100mm)
      CX-444
      CX-444-P
      20～300mm
         (      距離設定范圍:
         40      ～300mm)
      CX-442
      CX-442-P
      注意：由于需根據不同的安裝方法選擇不同的安裝支架，因此傳感器本體不附帶安裝支架。請另行訂購傳感器安裝支架。
      (注1):
      透過型的銘牌上所標記的型號帶“E”為投光器，帶“D”為受光器。
      (注2):
      回歸反射型傳感器的檢測距離是相對于反射鏡RF-230的數值。 此外，檢測距離表示檢測物體的可檢測范圍。
               下表中的檢測距離A因檢測物體的形狀等不同，可能發生變化。 請務必使用實際的檢測物體進行動作確認。



      CX-491□
      CX-493□
      CX-481□
      CX-483□
      CX-482□
      A
      0～3m
      0～5m
      50～500mm
      50～1,000mm
      0.1～2m
      B
      0.1～3m
      0.1～5m
      100～500mm
      100～1,000mm
      0.8～2m
      基本型
      未配備動作切換開關和靈敏度調節器。電纜長0.5m。
      種類
      形狀
      檢測距離
      型號(注1)
      輸出動作
      投光元件
      NPN輸出
      PNP輸出
      透
               過
               型



      2m
      CX-414A-C05
      CX-414A-P-C05
      入光時ON
      紅外線LED
      CX-414B-C05
      CX-414B-P-C05
      遮光時ON
      10m
      CX-411A-C05
      CX-411A-P-C05
      入光時ON
      紅色LED
      CX-411B-C05
      CX-411B-P-C05
      遮光時ON
      長距離
      15m
      CX-412A-C05
      CX-412A-P-C05
      入光時ON
      紅外線LED
      CX-412B-C05
      CX-412B-P-C05
      遮光時ON
      長距離
      30m
      CX-413A-C05
      CX-413A-P-C05
      入光時ON
      紅外線LED
      CX-413B-C05
      CX-413B-P-C05
      遮光時ON
      回
               歸
               反
               射
               型
      帶偏極
               濾光器
      https://device.panasonic.cn/ac/c/fasys/sensor/photoelectric/cx-400/price/images/pic08.jpg
      3m
         (      注3)
      CX-491A-C05-Y
      CX-491A-P-C05-Y
      入光時ON
      紅色LED
      CX-491B-C05-Y
      CX-491B-P-C05-Y
      遮光時ON
      限
               定
               反
               射
               型
      https://device.panasonic.cn/ac/c/fasys/sensor/photoelectric/cx-400/price/images/pic09.jpg
      10～40mm
         (      中心23mm)
         (      注4)
      CX-461A
      -
      入光時ON
      紅色LED
      CX-461A-C05
      CX-461A-P-C05
      CX-461B-C05
      CX-461B-P-C05
      非入光時ON
      10～70mm
         (      中心40mm)
         (      注4)
      CX-462A-C05
      CX-462A-P-C05
      入光時ON
      CX-462B-C05
      CX-462B-P-C05
      非入光時ON
      基本型
      （未配備動作切換開關，配備距離設定調節器。電纜長2m。）
      種類
      形狀
      檢測距離
      型式名(注1)
      輸出動作
      投光元件
      NPN輸出
      PNP輸出
      距
               離
               設
               定
               反
               射
               型
      https://device.panasonic.cn/ac/c/fasys/sensor/photoelectric/cx-400/price/images/pic05.jpg
      10～50mm
      （注4）
      CX-445A
      -
      入光時ON
      紅色LED
      CX-445B
      -
      非入光時ON
      40～200mm
      （注4）
      CX-446A
      -
      入光時ON
      CX-446B
      -
      非入光時ON
      注意：由于需根據不同的安裝方法選擇不同的安裝支架，因此傳感器本體不附帶安裝支架。請另行訂購傳感器安裝支架。
      (注1):
      透過型的銘牌上所標記的型號帶“E”為投光器，帶“D”為受光器。
      (注2):
      反射鏡另售。檢測距離是相對于RF-230的數值。
      (注3):
      回歸反射型傳感器的檢測距離是相對于反射鏡RF-230(另售)的數值。此外，檢測距離表示檢測物體的可檢測范圍。
               下表中的檢測距離A因檢測物體的形狀等不同，可能發生變化。請務必使用實際的檢測物體進行動作確認。



      CX-491□

      A
      0～3m

      B
      0.1～3m

      (注4):
      限定反射型傳感器的檢測距離與應差是相對于白色無光澤紙(100×100mm)的數值






      0.5m/5m電纜長度型
      備有0.5m和5m電纜長度型(標準規格為2m，基本型為0.5m)。
             訂購0.5m電纜長度型時，請在型號末尾加注“-C05”進行訂購；訂購5m電纜長度型時，請在型號末尾加注“-C5”。(但CX-44□及基本型除外。)

       (      例) CX-411-P的0.5m電纜長度型為“ CX-411-P-C05”
       CX-411-P      的5m電纜長度型為“CX-411-P-C5”
      M8連接器型、M12中繼連接器型
      備有M8連接器型及M12中繼連接器型。
             訂購M8連接器型時，請在型號末尾加注“-Z”進行訂購；訂購M12中繼連接器型時，請在型號末尾加注“-J”。
       (      但CX-44□、CX-425不配備M12中繼連接器型?；拘统?。)
       (      例) CX-411-P的M8連接器型為“ CX-411-P-Z”
       CX-411-P      的M12中繼連接器型為“ CX-411-P-J”
      種類
      型號
      電纜長度
      內容
      M8
               連接器
               型用
      直線型
      CN-24A-C2
      2m
      可用于所有型號
      CN-24A-C5
      5m
      L型
      CN-24AL-C2
      2m
      CN-24AL-C5
      5m
      M12
               中継連接器
               型用
      2芯
      CN-22-C2
      2m
      透過型的投光器用
         (2      芯)
      CN-22-C5
      5m
      4芯
      CN-24-C2
      2m
      透過型的投光器用
      CN-24-C5
      5m
      CN-24A-C2     CN-24A-C5
      CN-24AL-C2     CN-24AL-C5
      CN-22-C2、CN-22-C5     CN-24-C2、CN-24-C5
















      無反射鏡型
      NPN輸出型：CX-491-Y
       PNP      輸出型：CX-491-P-Y
      附件

      RF-230(反射鏡)

      生產終止(預定)品
      以下商品為生產終止(預定)品。


             ※ 無法保證推薦替代品的規格與停產產品一樣。
             購買前，敬請閱覽樣本并咨詢我司。
      生產終止品
      推薦替代品
      訂貨產品號/型號
      終止日期

      訂貨產品號/型號
      產品名稱
      備注
      訂貨產品號： CX-443-P-Z
               型號： CX-443-P-Z
      2020年9月30日
      https://device.panasonic.cn/ac/c/common/images/production_completion/orange.gif
      訂貨產品號： CX-444-P-Z
               型號： CX-444-P-Z
      小型光電傳感器 [放大器內置] CX-400 Ver.2
      -
      訂貨產品號： CX-443-Z
               型號： CX-443-Z
      2020年9月30日
      https://device.panasonic.cn/ac/c/common/images/production_completion/orange.gif
      訂貨產品號： CX-444-Z
               型號： CX-444-Z
      小型光電傳感器 [放大器內置] CX-400 Ver.2
      -
      生產終止品
      以下商品為生產終止品。

             ※ 無法保證推薦替代品的規格與停產產品一樣。
             購買前，敬請閱覽樣本并咨詢我司。
      生產終止品
      推薦替代品
      訂貨產品號/型號
      終止日期

      訂貨產品號/型號
      產品名稱
      備注
      訂貨產品號： CX-443
               型號： CX-443
      2019年10月7日
      https://device.panasonic.cn/ac/c/common/images/production_completion/orange.gif
      訂貨產品號： CX-444
               型號： CX-444
      小型光電傳感器 [放大器內置] CX-400 Ver.2
      -
      訂貨產品號： CX-443-P
               型號： CX-443-P
      2019年10月7日
      https://device.panasonic.cn/ac/c/common/images/production_completion/orange.gif
      訂貨產品號： CX-444-P
               型號： CX-444-P
      小型光電傳感器 [放大器內置] CX-400 Ver.2
      -









      可選件
      品名
      型號
      狹縫透光罩
          尺寸
      檢測距離
      最小檢測物體
      狹縫透光罩
      傳感器
      單側安裝時
      兩側安裝時
      單側安裝時
      兩側安裝時
      圓形狹縫
      透光罩(透過型專用)
      OS-CX-05
      CX-411□
      ?0.5mm
      400mm
      20mm
      ?12mm
      ?0.5mm
      CX-412□
      600mm
      30mm
      CX-413□
      1,200mm
      60mm
      OS-CX-1
      CX-411□
      ?1mm
      900mm
      100mm
      ?12mm
      ?1mm
      CX-412□
      1.35m
      150mm
      ?1.5mm
      CX-413□
      2.7m
      300mm
      OS-CX-2
      CX-411□
      ?2mm
      2m
      400mm
      ?12mm
      ?2mm
      CX-412□
      3m
      600mm
      ?3mm
      CX-413□
      6m
      1,200mm
      方形狹縫透光罩(透過型專用)
      OS-CX-05x6
      CX-411□
      0.5×6mm
      2m
      400mm
      ?12mm
      0.5×6mm
      CX-412□
      3m
      600mm
      CX-413□
      6m
      1,200mm
      OS-CX-1x6
      CX-411□
      1×6mm
      3m
      1m
      ?12mm
      1×6mm
      CX-412□
      4.5m
      1.5m
      CX-413□
      9m
      3m
      OS-CX-2x6
      CX-411□
      2×6mm
      5m
      2m
      ?12mm
      2×6mm
      CX-412□
      7.5m
      3m
      CX-413□
      15m
      6m
      品名
      型號
      檢測距離
      最小檢測物體
      防干擾濾光器
         (CX-411□專用)
      PF-CX4-V(垂直、銀色)
      5m(注1)
      ?12mm(注1)
      PF-CX4-H(水平、淡褐色)
      反射鏡
         (回歸反射型專用)
      RF-210
      CX-491□
      1m(注2)
      ?30mm
      CX-493□
      1.5m(注2)
      CX-481□
      -
      CX-483□
      0.1～0.3m(注2)
      CX-482□
      0.1～0.6m(注2)
      RF-220
      CX-491□
      1.5m(注2)
      ?35mm
      CX-493□
      3m(注2)
      CX-481□
      50～300mm(注2)
      CX-483□
      0.1～0.7m(注2)
      CX-482□
      0.1～1.3m(注2)
      RF-230(注3)
      CX-491□-Y
      3m(注2)
      ?50mm

      (注1):
      為雙側安裝時的值。
      (注2):

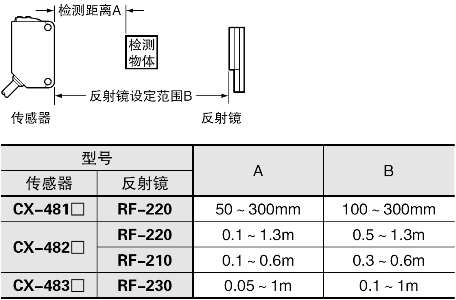

      請將CX-491□/493□□和反射鏡之間的距離設定為0.1m以上。CX-48□則參閱下表。檢測距離A因檢測物體的形狀等不同，可能發生變化。請務必使用實際的檢測物體進行動作確認。

      (注3):
      基本型以外的回歸反射型傳感器為產品的附件。

      圓形狹縫透光罩OS-CX-□
      一按即可安裝在傳感器的前面。
      方形狹縫透光罩OS-CX-□×6
      一按即可安裝在傳感器的前面。
      防干擾濾光器PF-CX4-V (垂直、銀色)     PF-CX4-H (水平、淡褐色)
      2臺CX-411□可以貼近安裝。



      反射鏡
            RF-210                                           RF-220                                               RF-230


      品名
      型號
      內容
      反射鏡
         安裝支架
      MS-RF21-1
      RF-210用保護性安裝支架
         保護反射鏡免受因沖撞而引起的光軸偏差的影響。
      MS-RF22
      RF-220用
      MS-RF23
      RF-230用
      反射帶
      RF-11
      ?檢測距離(注4)：
         0.5m[CX-491□]
         0.8m[CX-493□]
      ?使用環境溫度：-25～+50℃
               ?使用環境濕度：35～85%RH

         注意
               ?避免受壓，如受壓過大，性能 會降低，敬請注意。
               ?不可裁切使用，以免降低其檢 測性能。
      RF-12
      ?檢測距離(注4)：
         0.7m[CX-491□]
         1.2m[CX-493□]
         0.1～0.6m[CX-482□]
      RF-13
      ?檢測距離(注5)：
         0.5m[CX-491□]
      ?使用環境溫度：-25～+55℃
               ?使用環境濕度：35～85%RH
      傳感器取付金具
         (注1)
      MS-CX2-1
      立式安裝支架也可用于安裝
         RF-210。
      透過型傳感器需要2個安裝支架。
      MS-CX2-2
      橫向安裝支架也可用于安裝
         RF-210。
      MS-CX2-4
      保護性安裝支架
      MS-CX2-5
      底部安裝支架
      MS-CX-3
      倒裝式安裝支架
      通用傳感器
         安裝支架
         (注2)
      MS-AJ1
      平面安裝型
      基本裝配
      MS-AJ2
      側面安裝型
      MS-AJ1-A
      平面安裝型
      側臂裝配
      MS-AJ2-A
      側面安裝型
      MS-AJ1-M
      平面安裝型
      反射鏡裝配
      MS-AJ2-M
      側面安裝型
      傳感器檢查器
         (注3)
      CHX-SC2
      適用于透過型光電傳感器的光軸對齊。受光器的最佳位置由指示燈和音頻信號指示。

      (注1):
      連接器型傳感器因連接器部的形狀不同，可能無法使用某些傳感器安裝支架，敬請注意。
      (注2):
      關于通用傳感器安裝支架，詳情請參閱 MS-AJ。
      (注3):
      傳感器檢查器的詳情請參閱CHX-SC2。
      (注4):
      傳感器和反射帶之間的距離設置為0.1m(CX-482□為0.4m)以上。
      (注5):
      傳感器和反射帶之間的距離請設置為0.2m。
      通用傳感器安裝支架
      MS-AJ1
      MS-AJ1-A
      通過能夠進行水平方向調整的曲臂，可從生產線上方進行檢測。
      		MS-AJ1-M
      MS-AJ2MS-AJ2-A通過能夠進行水平方向調整的曲臂，可從生產線上方進行檢測。MS-AJ2-M






      通用傳感器安裝支架

      MS-AJ1
      MS-AJ1-
      A
      通過能夠進行水平方向調整的曲臂，可從生產線上方進行檢測。
      		MS-AJ1-M
      MS-AJ2
      MS-AJ2-A
      通過能夠進行水平方向調整的曲臂，可從生產線上方進行檢測。
      MS-AJ2-M



      反射鏡安裝支架
      MS-RF21-1
      附帶2個帶墊圈     M3螺絲(長12mm)。
      MS-RF22
      附帶2個帶墊圈     M3螺絲(長8mm)。
      MS-RF23
      附帶2個帶墊圈     M4螺絲(長10mm)。



      反射帶
      RF-11RF-12RF-13

      傳感器安裝支架
      MS-CX2-1
      附帶2個帶墊圈     M3螺絲(長12mm)。
      MS-CX2-2
      附帶2個帶墊圈     M3螺絲(長12mm)。
      MS-CX2-4
      附帶2個帶墊圈     M3螺絲(長14mm)。
      MS-CX2-5
      附帶2個帶墊圈     M3螺絲(長12mm)。
      MS-CX-3
      附帶2個帶墊圈     M3螺絲(長12mm)。

      傳感器檢查器
      CHX-SC2
